DO30-B數字式三用表校驗儀的維修

DO30系列數字式三用表校驗儀是專門用于各種電壓表、電流表、萬用表生產、維修和檢定的交、直流電壓、電流源。該產品投放市場已有多年，目前大部分儀器已進入維修期。本文介紹它的維修方法。
維修器材
在儀器維修中，維修人員需要了解儀器的工作原理、電路結構，建立維修思路，同時還要配備合適的工具，如萬用表、毫伏表、數字式電壓表、標準電阻、失真度儀、頻率計、示波器、多組輸出直流穩壓電源和成套工具（如電烙鐵、起子等
），來輔助分析和判斷故障。

維修方法
維修工作具有綜合性高、技術性強的特點，它的關鍵在于尋找故障點和判斷故障產生的原因。查找故障點的方法有直觀法、試探法、測試法和因果法，維修人員應根據自己對整機的熟悉情況，選擇合適的方法。
（1）直觀法：采用直觀感覺，如眼看、耳聽、鼻聞、手摸等手段尋找和判斷故障點
。此方法又可分為兩種。第一、在斷電情況下，打開機蓋，觀察外部結構，如按鍵開關、接口、指示燈有無松動，線路板元器件及連線有無變色、爆裂、虛焊、脫落等現象。第二、在通電情況下，觀察機內是否有打火、冒煙現象，觸摸變壓器是否發熱，此法最適合檢查儀器的電源變壓器故障。

（2）試探法：對所懷疑元器件或部件采取比較替換的方法來判斷。用無故障的元器
件或部件將疑點部分替換下來，比較觀察整機性能或部分電參數。如果替換后的性能或參數正常，則可以肯定所懷疑部分是故障點。值得注意的是，采用此法時不能同時更換多處部件，也不能改變更換前后的測試條件和方法。
（3）測試法：參照廠家提供的維修手冊上的技術參數，利用萬用表、毫伏表等工具
測試各個元器件端點的電壓、電流和電阻參數來判斷故障點。如檢測數據偏離參考值較遠即可確定為故障點。此法的應用前提是整機的供電系統正常。
（4）因果法：根據故障現象進行分析判斷，確定故障點的位置。此方法建立在對電路原理、結構相當熟悉的基礎上，故適用于有經驗的維修人員。
在更換損壞的元器件前應對新器件進行測試，確定其質量；需要配對的元器件要選配合適后成對更換；元器件的技術參數應盡量與原參數接近；更換器件后應適當調整工作點，使其達到或接近參考值。
維修實例
以DO30-B型數字式三用表校驗儀為例，具體介紹維修方法的應用。

(1)直觀法和測試法的應用

故障現象：開機后電源指示燈亮，表頭無顯示，各檔均無實際輸出

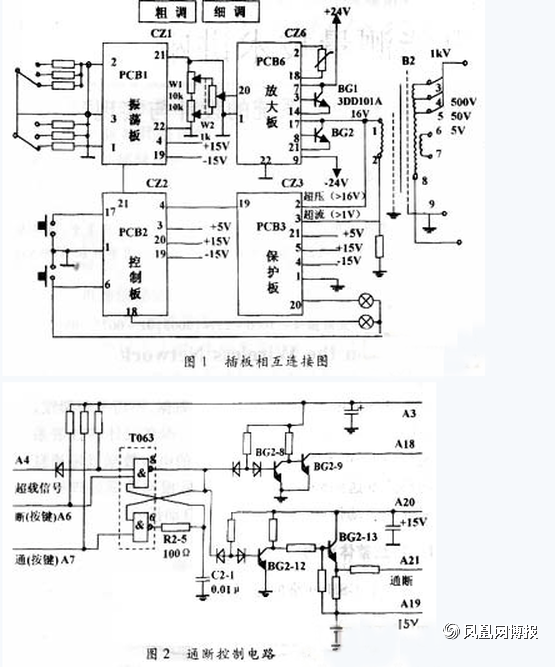

分析與檢修：打開機蓋，首先采用直觀法判斷故障點，在通電和斷電兩種情況下通過看、聞、聽、摸四種直觀感覺進行查找。如未發現明顯故障，則用測試法繼續查找。參照圖1所示機箱內插板連接圖和放大板電路原理圖，先用萬用表查粗調、細調電位器W1、W2，看阻值是否隨旋鈕的轉動而平滑地變化。然后檢查放大板各元器件。在檢查時需要與外電路斷開，以免相互影響，檢測不出實際參數。從整機中拔出放大板，逐次檢查組成功率放大器的七個晶體管BG1、BG2、

BG6—6、BG6—7、BG6—5、BG6—1、BG6—2，電位器W6—1、W6—2等元件。放大板經檢修后插入機中，開啟電源，慢慢調節輸出至最大，用萬用表交流電壓檔測輸出變壓器B2初級端電壓應為16V。如電壓正常則排除輸出變壓器的故障。繼續用萬用表直流電壓檔測量通斷控制板PCB2的端子21對地電壓，開關通時應為+2V，開關斷時為-5V。端子18對地電壓應為+0.2～0.7V(指示燈亮?xí)r)或+12V(指示燈滅)。如不正常，可判斷故障源在通斷控制板；如電壓正常，故障可能在振蕩板PCB1。測PCB1的端子21、22之間的電壓應為1.6V，如無電壓，推斷故障原因是振蕩板停振，因而不具備正常的工作條件。繼續查找振蕩板上的元件，檢查的重點放在振蕩板上的運放BG1—3，壞的可能性極大。如振蕩板起振正常，接著查放大板PCB6的端子20、22之間電壓應為1.6V，若遠小于此參考值或沒有電壓，可以據此判斷振蕩板PCB1與放大板PCB6的連線開路或短路。查出故障點后進行線路處理或更換元器件。��

(2)因果法的應用

三用表校驗儀的故障從表現形式上可分為性能故障、精度故障和穩定性故障三種。如屬于性能故障，則要通過測試電路板各點參數，排查交直流信號通路中

的輸出變壓器、放大板、振蕩板、通斷控制板等。如屬于精度故障，則要排查表頭數字面板表和振蕩板。如屬于穩定性故障，則需判斷是實際輸出故障還是顯示故障，如實際輸出不穩定，應排查放大板、交直流轉換板和整流電路；如顯示不穩，應排查顯示電路和表頭；如兩者兼而有之，應排查上述所有電路。故障現象：開機后按“通”、“斷”鍵，輸出指示燈無變化

分析與檢修：這種故障現象屬于儀器故障中的性能故障，DO30—B型數字式三用表校驗儀主要由50／60／400Hz振蕩器、功率放大器、保護電路、交直流轉換與檢測電路、標準電阻器及電源供給器組成。顯然，該故障源應鎖定在保護電路。保護電路由通斷控制電路PCB2和超載保護電路PCB3兩部分組成。通斷控制電路由集成電路T063和四個晶體管組成，控制振蕩器的輸出。超載保護電路由兩個運算放大器和五個晶體管組成，起到超載保護的作用。由此電路結構原理，結合故障現象(開機后指示燈無變化)分析知，問題不在超載保護電路，故進一步縮小故障范圍，只查找通斷控制電路部分。通斷控制電路的電路原理圖如圖2所示，

工作原理如下：T063組成雙穩態電路，6腳接R2—5，C2—1，儀器電源接通或按下“斷”鍵時，T063腳8輸出高電平，同時BG2—8導通，BG2—9截止，輸出指示燈不亮，與此同時，BG2—12導通，BG2—13截止，輸出一個斷信號，關閉振蕩器輸出開關，無實際電源輸出。當按下“通”鍵時，T063翻轉，8腳輸出低電平，上述四個晶體管此刻轉向相反狀態，相應的輸出指示燈亮，振蕩器輸出開關接通，輸出端有電源輸出。根據該工作原理，首先檢查R2—5、C2—1的焊點，查參數有無異常，如果開路重新焊接，如元件損壞更換新元件。然后接通電源，分別在按下“通”和“斷”鍵時檢測T063的8腳輸出，看有無翻轉。如沒有，說明T063損壞，更換T063元件。
